Hartan Gelenke, Verstellung für Liegefläche, komplette Rückenlehne, Rückenverstellung, Liegeverstellung für Sportsitz, Sportwagenaufsatz - alt bis ca. 2013 (Erläuterung,siehe Text)

Passt nicht auf die GTX Modelle ! Sofern die Gelenke für die Verstellung der Rückenlehne defekt sind, empfehlen wir unseren Kunden den Austausch der kompletten Rückenlehne mit den daran bereits befestigten Gelenken, da der Austausch der kompletten Rückenlehne um ein vielfaches einfacher ist, als der Austausch der Gelenke. Aus diesem Grund gehören die separaten Gelenke garnicht zu unserem Sortiment.

 Lieferumfang:

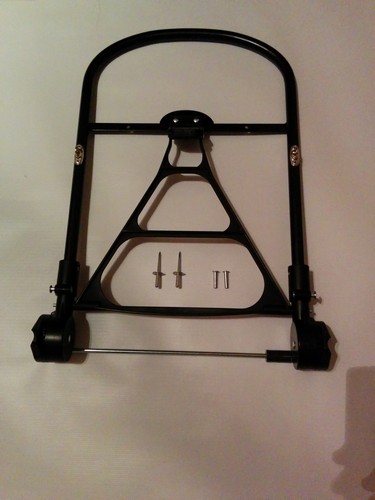

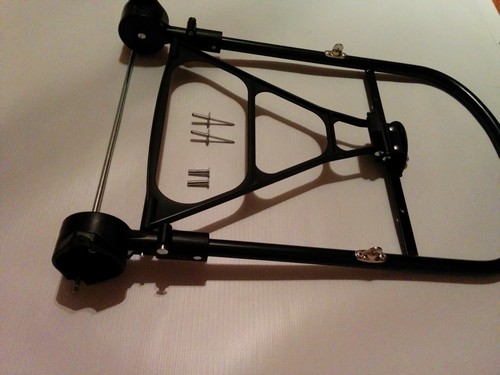

• 1x komplette Rückenlehne (SW10872), inklusive den Gelenken für die Rückenverstellung - neu

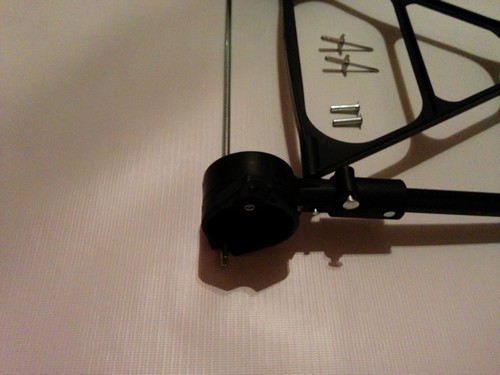

•  Schrauben als Alternative zu den Hohlnieten für einen leichteren Einbau.
• 1 x Aus-und Einbauanleitung für Hohlnieten    - Außer einer Bohrmaschine, mit der Sie die umgebörtelte Innenseite der Hohlniete anbohren müssen um die Hohlniete dann anschließend mit einem Gegenstand herauszuschlagen, benötigen Sie kein Spezialwerkzeug. Alles weitere ergibt sich aus unserer mitgelieferten Aus- und Einbauanleitung für Hohlnieten.

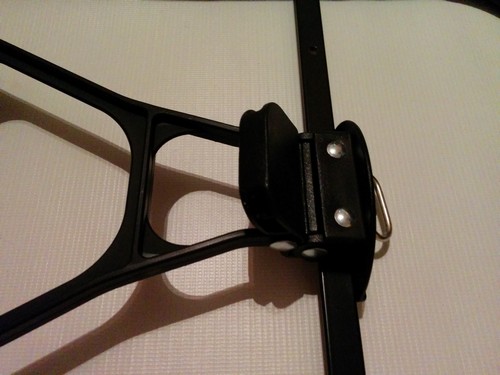

Die Firma Hartan produziert die Rückenlehnen grundsätzlich ohne Rückenplatte. d.h. die Rückenplatte muss ausgetauscht werden, indem zwei Blindnieten gelöst (angebohrt) werden, um die Rückenplatte anschließend wieder mit den zwei mitgelieferten Blindnieten bzw. als Alternative, sofern keine Blindnietzange vorhanden ist, mit den zwei mitgelieferten Schrauben neu zu fixieren. Es müssen also nur zwei Blindnieten an der Rückenlehne (Rückenplatte) und auf jeder Seite eine Hohlniete und eine Mutter unten am oberen Rand des Gelenks gelöst werden, um die komplette Rückenlehne auszutauschen. Das ist mit Hilfe der mitgelieferten Aus- und Einbauanleitung für Hohlnieten relativ einfach.

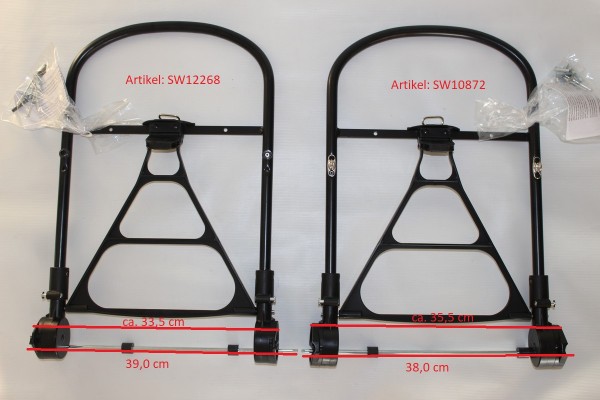

Passend für: (Bitte lesen Sie sich dazu auch unsere nachfolgend aufgeführte Erläuterung durch, um den Unterschied der zwei in Bild 1 abgebildeten Rückenlehnen noch besser und einfacher erkennen zu können...)

• Topline S,Topline X
• Racer GT, Racer S, Racer GTS (mit chromfarbenen Feststeller (Öse) auf der Rückseite der Rückenlehne (siehe nachfolgender Text - sonst: SW12268
• Skater GT, Skater GT XL
• Xperia,Xperia XL
• Vip,Vip XL
• der Sky bildet eine Ausnahme: Bitte nehmen Sie unsere Artikelnummer SW12268
• und viele andere

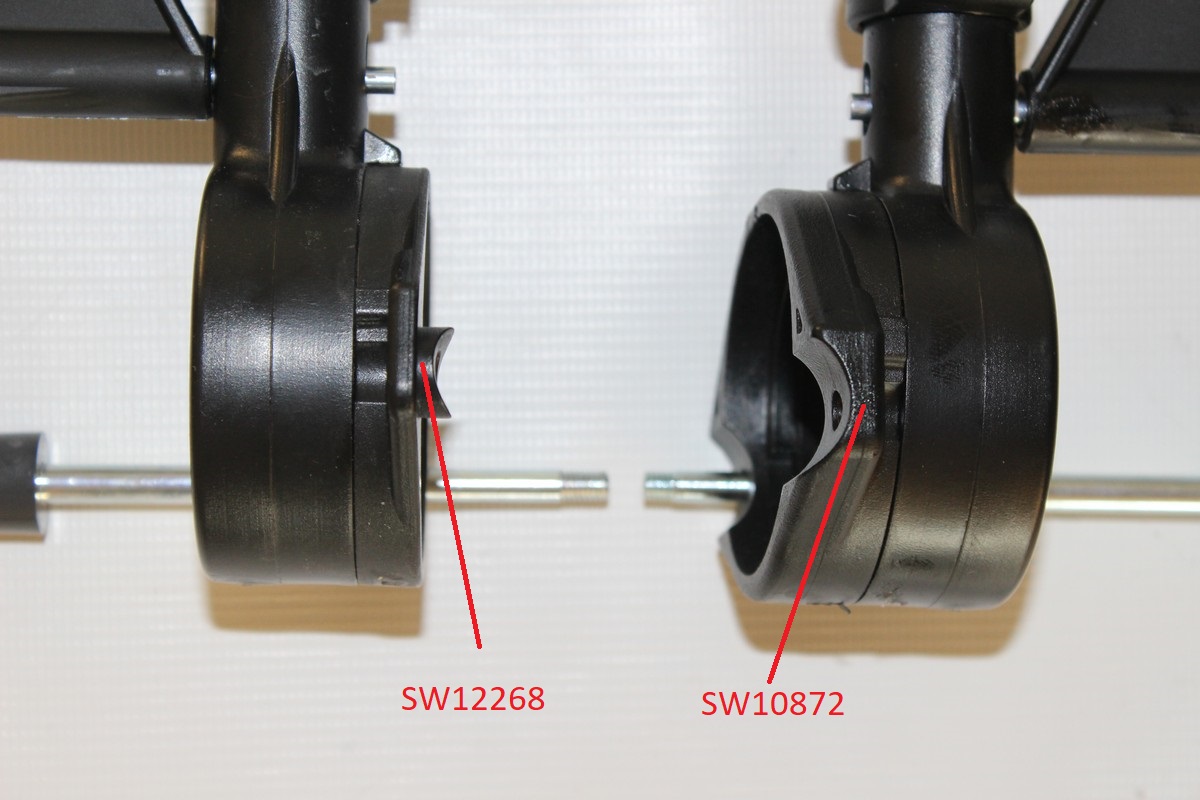

Erläuterung:

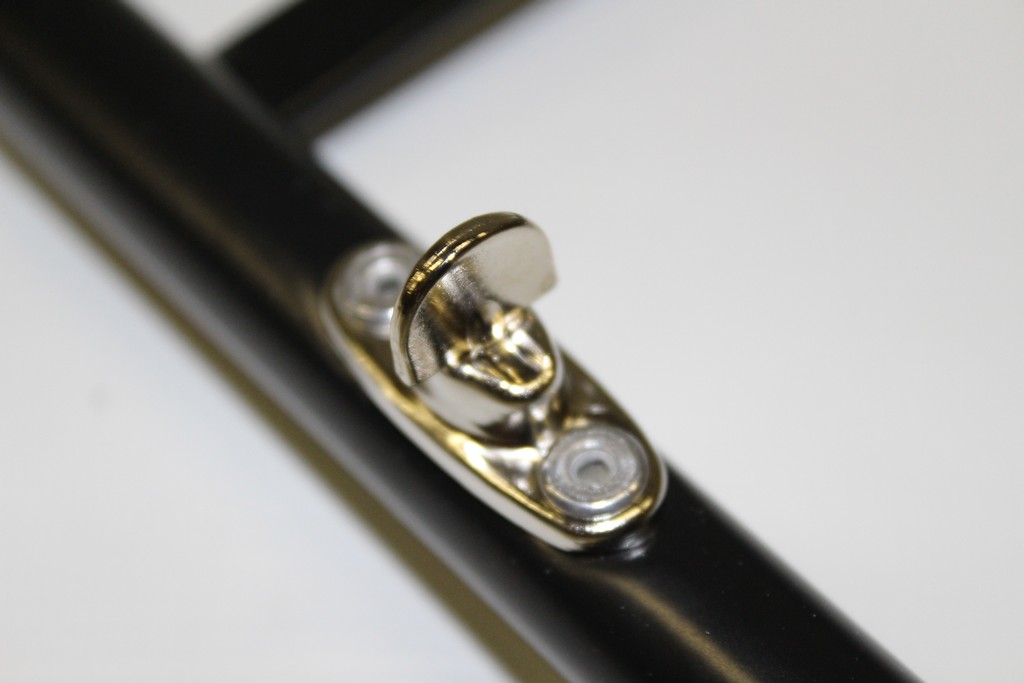

Ausführung 1): Die o.a. Rückenlehne SW10872 für nahezu alle älteren Hartan Kinderwagen bis ca. 2013 (siehe nachfolgende Artikelbeschreibung), bei denen das Verdeck auf der Rückseite der Rückenlehne auf jeder Seite mit der im Bild 3 und Bild 4 der Artikelnummer SW10872 gezeigten chromfarbenen Öse befestigt wird. Gesamtbreite der chromfarbenen Verbindungsstange (inkl. Gewinde): ca. 38,0 cm.
Außenkante Kunststoffgelenk zu Außenkante Kunststoffgelenk (d.h. Breite mit Kunststoffgelenk): ca. 35,5 cm

Ausführung 2: Bei der 2. Ausführung der Rückenlehne (ab ca. 2014 bis aktuell - Art.-Nr.: SW12268) wird das Verdeck auf der Rückseite der Rückenlehne mit je einem Druckknopf auf jeder Seite befestigt (siehe Bild 2).
Gesamtbreite der chromfarbenen Verbindungsstange (inkl. Gewinde: ca. 39,0 cm.
Außenkante Kunststoffgelenk zu Außenkante Kunststoffgelenk (d.h. Breite mit Kunststoffgelenk): ca. 33,5 cm
